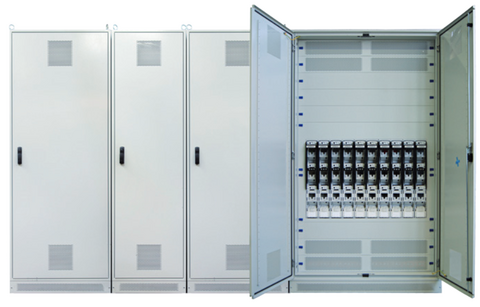

MODUL 2000TT Modularni ormani sa tipski testiranim modularnim blokovima

Modul 2000TT je moderna niskonaponska sklopna kombinacija za primenu u opsegu od 630A do 1600A - testirana prema standardu IEC/EN 61439. Napojni paneli su projektovani i testirani sa trajno ugrađenim kompaktnim prekidačima veličine MC4. Odlazni paneli su testirani sa NH trakama veličine od 00 do 03. Stepen zaštite IP31 moguće standardno bez vrata do 1600A, IP54 moguće do 1250A. Mehanički konektori za slaganje i priključci sabirnica su standardno uključeni u obim isporuke.

EN61439-2

Kombinacija rasklopnih uređaja podrazumeva kombinaciju jednog ili više niskonaponskih rasklopnih uređaja sa pripadajućom opremom za kontrolu, merenje, izveštavanje, zaštitu i regulaciju, uključujući sve električne i mehaničke veze i strukturne delove.

EN 61439-2 specificira posebne zahteve za kombinacije energetskih rasklopnih uređaja

• kombinacije stacionarnih ili mobilnih rasklopnih uređaja nazivnog napona sa ili bez kućišta
• korišćenje u proizvodnji, prenosu, distribuciji i konverziji električne energije
• onaj za kontrolu opreme koja troši električnu energiju
• posebne uslove rada u upotrebi
• električne opreme mašina.

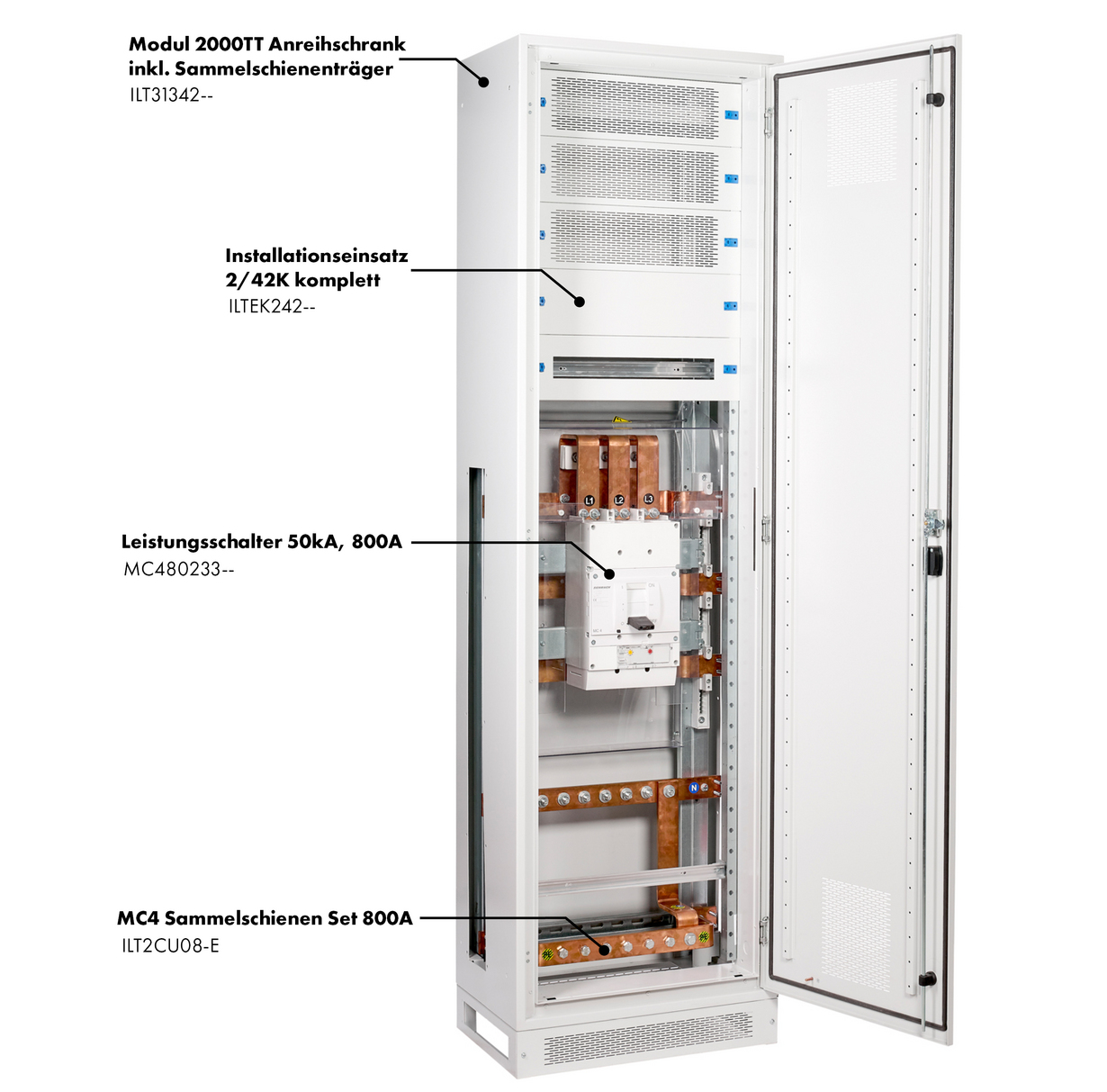

U slučaju delimično montiranih kompaktnih prekidača, glavna sabirnica uključujući priključak na prekidač je prethodno montirana.

Ovi prekidači su proizvedeni i testirani u skladu sa standardom EN 61439, što znači da ne morate da vršite nikakve proračune toplote ili kratkog spoja.

Uključeni su i odgovarajući poklopci, koji sprečavaju slučajan dodir delova pod naponom.

Da biste kompletirali sistem, sve što treba da uradite je da montirate odgovarajući kompaktni prekidač.

Opciono, panel može biti opremljen mernim uređajima i odvodnikom prenapona.

Savet stručnjaka: Jedan prekidač veličine MC4 za sve struje od 630A do 1600A

Kada birate prekidač za vašu primenu, uverite se da su zaštita kabla i zaštita sistema ispravna.

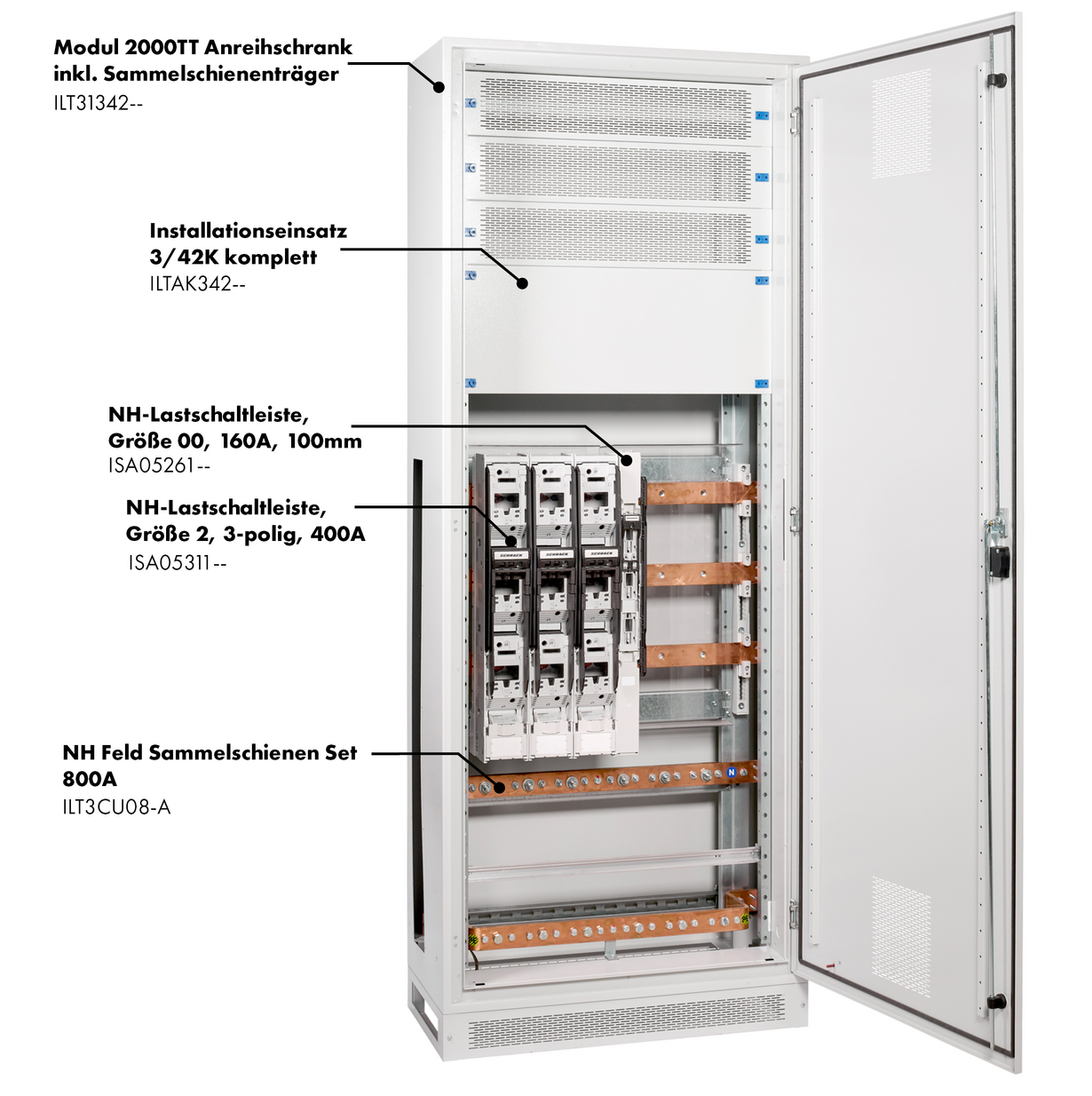

U slučaju sklopivih NH izlaznih panela, glavna sabirnica je ugrađena, a rupe za pričvršćivanje NH rastavljača su već izbušene u odgovarajućoj mreži i opremljene navrtkama za laku montažu. Ova polja su proizvedena i testirana u skladu sa standardom EN 61439, tako da ne morate da vršite nikakve proračune.

Uključeni su i odgovarajući poklopci, koji sprečavaju slučajno dodirivanje delova pod naponom. Paneli mogu biti opremljeni rastavljačima od veličine 00 do veličine 03 u zavisnosti od zahteva.

Stručni savet:

• Sve potrebne informacije o obrtnom momentu naći ćete u uputstvima za montažu
• Opcione V-stezaljke (IS505200-A) štede vam instalaciju kablovske papučice

Opcioni umetci za ugradnju koji se sastoje od prednjih i bočnih panela sprečavaju dodirivanje delova pod naponom.

Svaki set sadrži sve delove neophodne za potpunu zaštitu od dodira.

Spoj uzemljenja između kućišta i prednjih panela je napravljen pomoću šipke od livenog pod pritiskom Modul 2000TT.

Dostupna su udubljenja za NH trake ili prekidač.

Prednji paneli sa sistemom ventilatora obezbeđuju optimalno konvekcijsko hlađenje unutar razvodnika.

Savet stručnjaka: Prema EN 61439, svi metalni delovi električne razvodne table moraju biti povezani na uzemljenje. U sistemu za distribuciju instalacionih umetaka Modul 2000TT, to je garantovano inovativnom metalnim bravom livenom pod pritiskom.

Neiskorišćeni prorezi, na primer NH trake, mogu biti zapečaćeni slepim poklopcima (ISA05357--).
