Schrack Technik nudi sveobuhvatan asortiman ormana: od malih stanskih tabli do niskonaponskih glavnih razvodnih ormana, nudimo vam širok asortiman!

Prednosti i karakteristike

  • Kompletan asortiman opreme za sve vrste ormana
  • Visoka dostupnost
  • Vrhunski kvalitet
  • Veliki izbor dodataka
  • Različiti stepeni zaštite

Pregled proizvoda

Koristan alat dostupan svima

Lako i sigurno projektujte ormane: Schrack Design vam pruža kompletno ormana planiranje i nudi proverljivu dokumentaciju!



Preuzmite Schrack Design aplikaciju

Schrack Design - podrška u svakodnevnom radu

Ostali važni detalji

Ormani su važan deo svake električne instalacije, bez obzira radi li se o jednostavnoj kućnoj instalaciji ili velikoj industrijskoj rasklopnoj opremi.

Ormani - vrste primene

   Naši ormani nude širok spektar primena u svim oblastima elektroinstalacija i elektromehanike. Da bismo mogli da pokrijemo različita područja primene, neophodno je ponuditi ormane od različitih materijala. Schrack Technik stoga nudi ormane izrađene od obojenog ili lakiranog čelika, plastike ili nerđajućeg čelika, u zavisnosti od primene. Plastični ormani su posebno pogodni za primenu na otvorenom, dok se ormani od nerđajućeg čelika uglavnom koriste u farmaceutskoj i prehrambenoj industriji.



   Imamo posebne ormane za sve vaše potrebe



  • Od industrijskih kontrolnih ormana do priključnih kutija od različitih materijala, kao što su čelični lim, nerđajući čelik, plastika ojačana staklenim vlaknima, polikarbonat, ABS (akrilonitril butadien stiren)
  • Razne opcije montiranja, bilo da se radi o zidnom ili podnom ormanu sa različitim osnovnim dizajnom
  • Vrhunski dodaci kao što su klima uređaj, osvetljenje, kablovski ulazi, unutrašnja oprema

Prazan ili opremljen orman

Ormane možete dobiti od nas u obliku praznih ili unapred ožičenih ormana. Nudimo vam rešenja za stanogradnju i sve potrebne komponente za razvodne distributivne ormane, energetske priključke i niskonaponske rasklopne uređaje.

Tipovi ormana

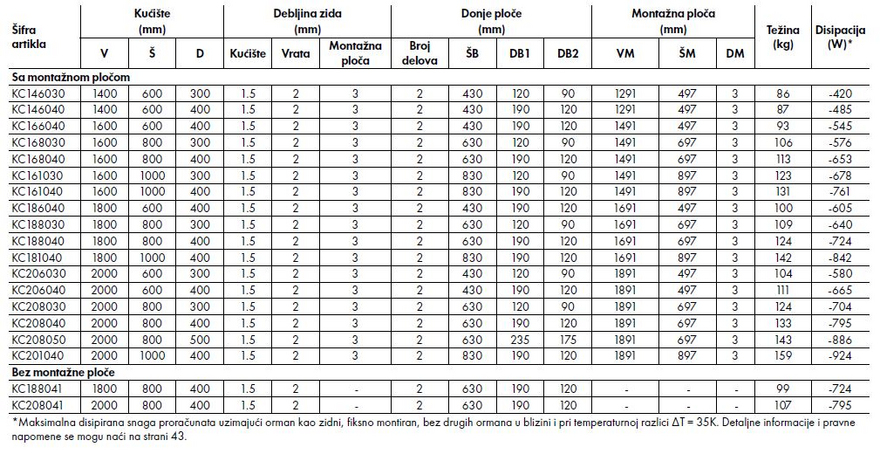

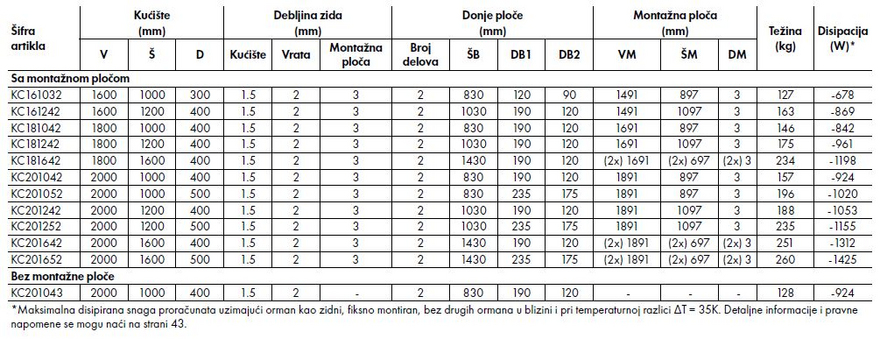

Kompaktni ormani KC

Kompaktni slobodnostojeći čelični ormani serije KC poseduju sledeće karakteristike:

  • Materijal: kućište: pocinkovani čelični lim debljine 1,5 mm. Vrata: jednokrilna i dvokrilna: 2 mm, čelični lim
  • Montažna ploča: pocinkovani čelični lim debljine 3 mm. Dvostruko savijen, montiran u kućište, potpuno podesiv po dubini u 25 milimetarskim koracima, sa nosačima za podešavanje dubine ACMPD002
    Kao pomoć pri ubacivanju montažne ploče preporučujemo klizne šine ACCLT300 (za dubinu 300 mm), ACCLT400 (za dubinu 400 mm) i ACCLT500 (za dubinu 500 mm). Klizne šine koje se postavljaju u pod, posle ubacivanja i fiksiranja montažne ploče mogu se skinuti i koristiti za sledeći orman
  • Donje ploče: pocinkovani čelični lim debljine 1 mm podeljen na dva dela.
  • Okvir: savijeni i zavareni otvoreni profil sa rasterom otvora 25 mm prema DIN 43660, uključujući unutrašnje kružne otvore u rasteru
  • Vrata: na kućištu sa jednim vratima, vrata su montirana na četiri dvostrane šarke za otvaranje desnom rukom (= desno vešanje) Vrata za otvaranje levom rukom (= levo vešanje ) se moraju posebno naručiti. Na ormanima sa dvostrukim vratima, šarke se ne mogu menjati Sva vrata su ojačana čeličnim ramom sa otvorima u rasteru 25 mm. Levo Z - krilo je učvršćeno posebno sa unutrašnjim učvršćenjem u tri tačke
  • Brava: šipka sa učvršćenjem u četiri tačke sa ručkom na povlačenje sa podešavanjem opruge i 5 mm DIN mestom za standardan ključ, koji oslobađa ručku. Standardno učvršćenje se može zameniti sa polucilindrom (DIN cilindrom) i ostalim ulošcima iz opsega dodatnog pribora. Dvostruka vrata su projektovana sa levostranim unutrašnjim vođenjem šipke
  • Zadnja ploča: montirana sa M6 toreks zavrtnjima. Zamena sa dodatnim zadnjim vratima je moguća. Za kućište širine 1600 mm zadnji panel je podeljen
  • Krovni panel: demontažan
  • Uzemljenje: svi paneli su uzemljeni kroz prišvršćenje, a i opremljeni su sa posebnim zavrtnjem za uzemljenje
  • Stepen zaštite: jednostruka i dvostruka vrata IP55
  • Otpornost na udarce: IK10
  • Završna obrada: plastifikacija
  • Boja: RAL 7035 (svetlo siva)
  • Isporuka uključuje: ram sa montiranim vratima, zadnju ploču, krov, donju ploču, montažnu ploču sa priborom za učvršćenje na poziciju najbližu zadnjoj ploči i zavrtnje za uzemljenje. Isporučeno na paleti sa istom širinom kao što je orman

Kompaktni ormani KC u Internet prodavnici

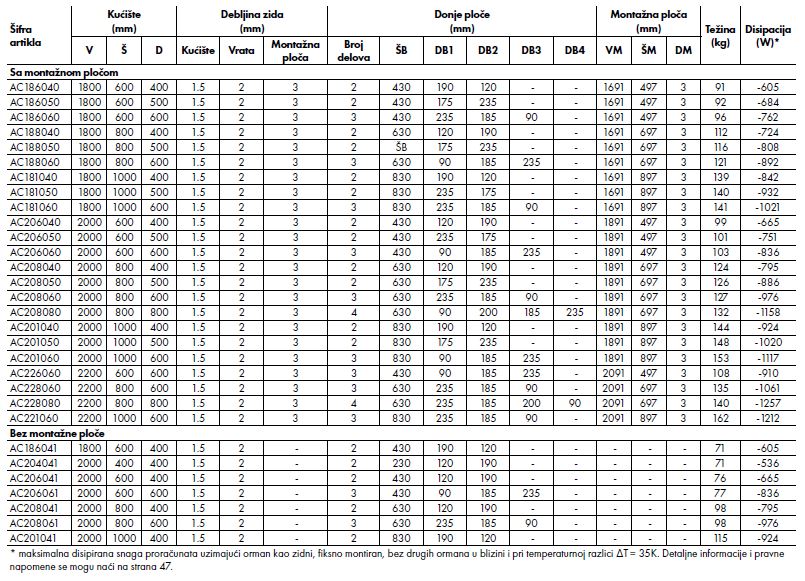

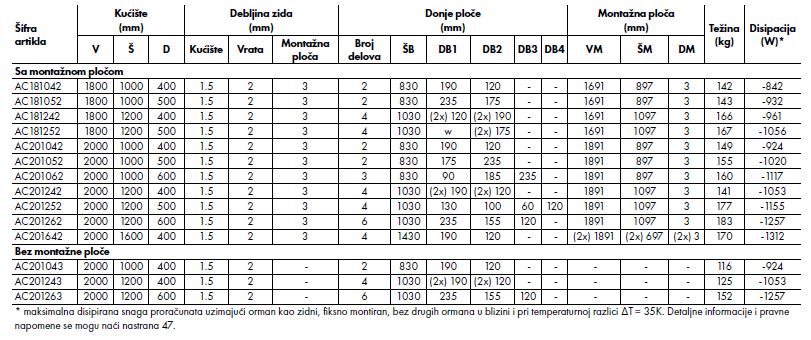

Serijski ormani AC

   AC slobodnostojeći ormani su naš ključni proizvod za industrijsku upotrebu. Zavareni okvir ormana izrađen je od posebnog hladno valjanog profila. Ovaj tehnološki proces proizvodnje zajedno sa patentiranim oblikom profila ispunjava maksimalne zahteve za čvrstinu i nosivost razvodnih ormana. AC ormani se mogu koristiti bez dodatne baze zahvaljujući dizajnu donjeg okvira. Ovo rešenje ne smanjuje prostor za unutrašnje instalacije. Da bismo stvorili različite površine i ploče za montažu, nudimo široku paletu sistemskih dodataka dizajniranih za optimalnu upotrebu profila okvira.

Serijski ormani AC u Internet prodavnici

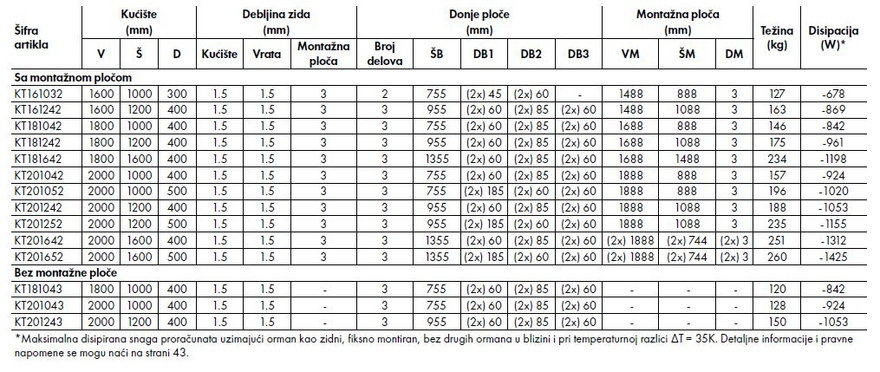

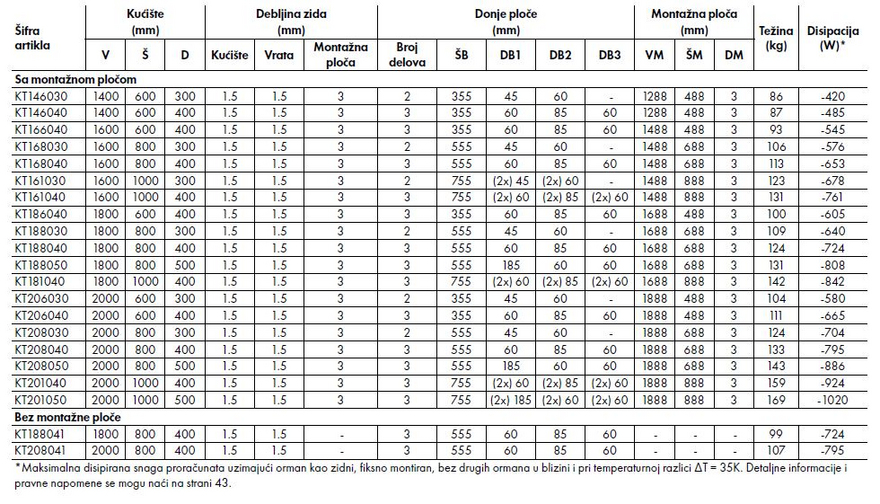

Kompaktni ormani KT

  • Materijal: Okvir: čelični lim debljine 1.5 mm. Vrata: čelični lim debljine 1.5 mm (jednokrilni i dvokrilni). Zadnja ploča, krov i bočne stranice: čelični lim debljine 1.2 mm
  • Montažna ploča: pocinkovani čelični lim debljine 3 mm. Dvostruko savijena, podesiva po dubini u koracima 25 mm
  • Donja ploča: pocinkovani čelični lim debljine 1.5 mm, sastavljena iz:
    - dva dela, za širine ormana 300 mm
    - tri dela, za širine ormana 400 i 500 mm
  • Okvir: savijeni i zavareni otvoreni profil sa perforacijom u rasteru od 25 mm, prema DIN 43660
  • Vrata: Kod jednokrilnih ormana, vrata su postavljena na četiri dvostrane šarke za desno otvaranje (= šarke desno). Vrata za levo otvaranje (= šarke levo) moraju se naručiti posebno. Kod dvokrilnih ormana nije moguća promena smera otvaranja vrata. Sa unutrašnje strane vrata nalazi se montažni okvir sa perforacijom u rasteru od 25 mm. Levo Z-krilo moguće posebno zaključati unutrašnjim zatvaranjem u tri tačke
  • Zatvaranje: ručica za zatvaranje šipkom u četiri tačke. Polucilindar 5333. Mehanizam za zatvaranje ne zauzima unutrašnji prostor ormana. Standardna brava može se zameniti profilnim polucilindrom (DIN cilindar) ili drugom bravom iz ponuđenog pribora. Dvostruka vrata su dizajnirana sa levom unutrašnjom zakretnom polugom
  • Zadnja stranica: pričvršćena M6 Torx vijcima. Mogućnost zamene zadnjm vratima. Kod ormana širine 1600 mm zadnja stranica je podeljena
  • Krovni paneli: odvojivi
  • Uzemljenje: svi paneli su uzemljeni kroz svoj montažni materijal i dodatno opremljeni vijcima za uzemljenje
  • Stepen zaštite: jednokrilni IP65, dvokrilni IP54
  • Otpornost na udarce: IK10
  • Površina: plastificirana
  • Boja: RAL7035 (svetlo siva)

KT ORMANI U INTERNET PRODAVNICI

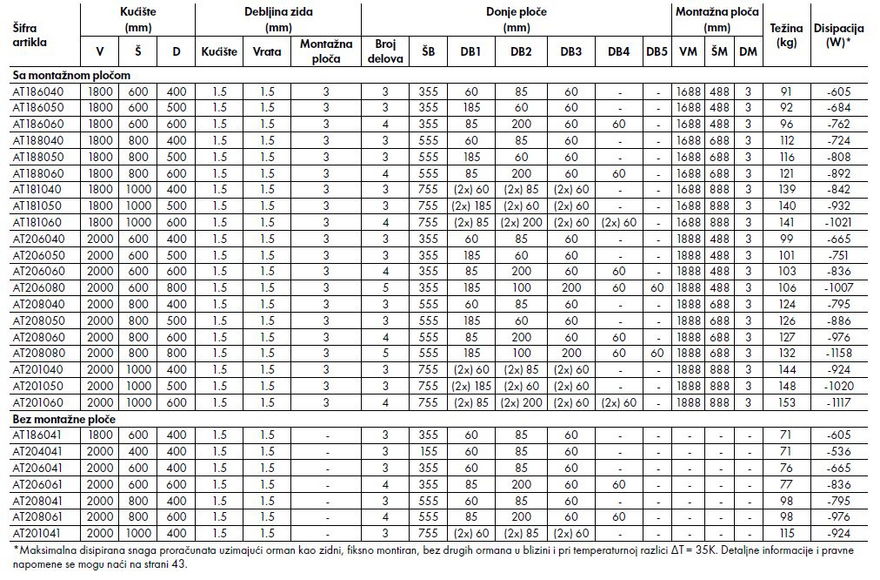

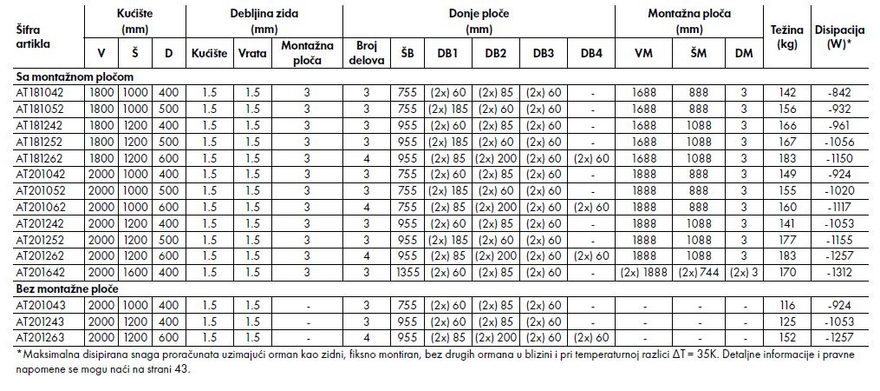

Serijski ormani AT

  • Materijal: Okvir: čelični lim debljine 1.5mm. Vrata: čelični lim debljine 1.5 mm (jednokrilni i dvokrilni). Zadnja ploča, krov i bočne stranice: čelični lim debljine 1.2 mm
  • Montažna ploča: pocinkovani čelični lim debljine 3mm. Dvostruko savijena, podesiva po dubini u koracima od 25 mm
  • Donja ploča: pocinkovani čelični lim debljine 1.5 mm, sastavljena iz:
    - tri dela, za širine ormana 400 i 500 mm
    - četiri dela, za širine ormana 600 mm
    - pet delova, za širine ormana 800 mm
  • Okvir: savijeni i zavareni otvoreni profil sa perforacijom u rasteru od 25 mm prema DIN 43660
  • Vrata: kod jednokrilnih ormana, četiri dvostrane šarke za jednostavnu promenu otvaranja levo-desno. Kod dvokrilnih ormana nije moguća promena smera otvaranja vrata. Opcija: vrata za levo otvaranje (naručiti odvojeno). Sa unutrašnje strane vrata nalazi se montažni okvir sa perforacijom u rasteru od 25 mm. Levo Z-krilo moguće posebno zaključati unutrašnjim zatvaranjem u tri tačke
  • Zatvaranje: ručica za zatvaranje šipkom u četiri tačke. Polucilindar 5333. Mehanizam za zatvaranje ne zauzima unutrašnji prostor ormana. Standardna brava može se zameniti profilnim polucilindrom (DIN cilindar) ili drugom bravom iz ponuđenog pribora
  • Zadnja stranica: pričvršćena M6 Torex vijcima. Mogućnost zamene zadnjim vratima. Kod ormana širine 1600 mm zadnja stranica je podeljena
  • Bočne stranice: ATSW…. u ponudi kao dodatni pribor
  • Krovni paneli: odvojivi
  • Uzemljenje: svi paneli su uzemljeni kroz svoj montažni materijal i dodatno opremljeni vijcima za uzemljenje
  • Stepen zaštite: jednokrilni IP55, dvokrilni IP54
  • Otpornost na udarce: IK10
  • Površina: plastifikacija
  • Boja: RAL7035 (svetlo siva)
  • Montaža: pri standardnoj isporuci spremni za međusobno povezivanje. Za samostojeću (kompaktnu) verziju potrebno dodati bočne stranice.

SERIJSKI ORMANI AT U INTERNET PRODAVNICI



Zidni metalni ormani serije WST

Zidni ormani serije WST izrađeni su od hladno valjanog čeličnog lima. Svi delovi su predtretirani fosfatom gvožđa i demineralizirani i nakon toga plastificirani epoksi-poliester prahom u boji RAL 7035.

Svi ormani od veličine WST4030150 imaju profil za ojačanje vrata. Vrata su, u zavisnosti od veličine ormana montirana na dve ili tri šarke sa uglom otvaranja do 130°. Šarke su skrivene. Jednostavna zamena otvaranja vrata levo-desno. Lagani poliuretanski dihtung po celom obodu osigurava visoki stepen zaštite.

Montažna ploča od pocinkovanog čelika debljine 2 mm, savijenih rubova sa svih strana. Orman se može zakrenuti za 180°. Četiri otvora prečnika 8.5 mm na zadnjoj strani ormana za montažu zidnih nosača (od visine ormana 1000 mm: 2 dodatna otvora na sredini zadnje strane). Svi otvori smešteni 20 mm od ivice ormana.

WST serija ormana u Internet prodavnici
