Tehnologija optičkog kabliranja za najveće zahteve u računskim centrima ili mrežnim okosnicama po normiranim kategorijama OM1, OM2, OM3, OM4 i OS2. Tehnologija spajanja ili predkonektovanje prema Vašim upitima.

Optički provodnici (LWL) sastoje se od optičkih vlakanai predstavljaju fabrički pripremljene ili prethodno konektovane kablove namenjene prenosu podataka pomoću svetlosti, odnosno svetlosnih signala. Nazivaju se LWL kablovima ili optičkim kablovima.

Optički kablovi se sastoje od više optičkih vlakana i dodatno su mehanički ojačani. Zbog toga se pojam optički provodnik koristi kao opšti naziv za sve vodove koji prenose svetlost, uključujući i optičke kablove čija su vlakna izrađena od stakla.

Optički provodnici mogu biti izrađeni i od drugih materijala, kao što su kvarcna ili plastična vlakna. Prednost optičkih kablova je u tome što omogućavaju prenos signala na velikim udaljenostima bez dodatnih pojačavača, uz istovremeno zadržavanje veoma velikih brzina prenosa podataka.

Informacione tehnologije

Kataloški broj: K-DATA-RS8

Dodaj u korpu

Online pregled
Preuzimanje

Prednosti i karakteristike

Multimodni i singlmodni
OM2, OM3, OM4 i OS2
Univerzalni kablovi idealni za mrežna kabliranja
Dostupni kablovi za spajanje ili predkonektovani kablovi
CPR klase do B2ca prema EN50575
Bez halogena

Pregled proizvoda

Prenos podataka brzinom svetlosti

Optička vlakna: ključna tehnologija za ultrabrze mreže

Otkrijte svet optičkih vlakana – budućnost prenosa podataka u mrežnoj tehnologiji! Ukoliko tražite rešenje koje omogućava izuzetno brze veze, veliki propusni opseg i pouzdan rad, optička vlakna predstavljaju idealan izbor.

Optička vlakna omogućavaju kompanijama, privatnim korisnicima i mrežnim operaterima da prenose podatke na velikim udaljenostima uz gotovo neprimetne gubitke. Bilo da su u pitanju ultrabrze internet veze, moćni data centri ili bezbedne telekomunikacione mreže, uz tehnologiju optičkih vlakana uvek ostajete u samom vrhu digitalne revolucije.

Grafički prikaz kućne mreže sa optičkim vlaknima

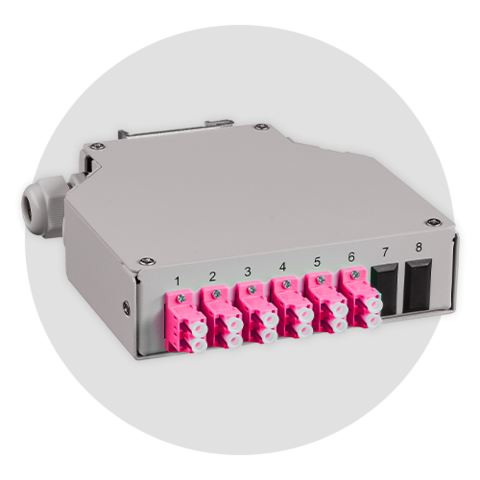

Optički kablovi i FO Prespojni panel (splice box)

Tehnologija optičkih vlakana za najzahtevnije primene u data centrima i okosnicama mreže, u kategorijama OM3, OM4, OM5 i OS2.

Naša rešenja sa optičkim vlaknima pružaju maksimalnu fleksibilnost i vrhunski kvalitet za najrazličitije oblasti primene, bilo da je reč o proširenju LAN mreža, unutrašnjim i spoljašnjim instalacijama ili ispunjavanju specifičnih zahteva u pogledu zaštite od požara. Zahvaljujući širokom izboru multimodnih vlakana OM3, OM4 i OM5, kao i monomodnih vlakana OS2, mreže se mogu precizno prilagoditi individualnim potrebama, dok verzije bez halogena i robusne PE izvedbe obezbeđuju sigurnost i dug vek trajanja.

Naši proizvodi ispunjavaju najviše bezbednosne standarde, uključujući CPR klase do B2ca, u skladu sa standardom EN 50575. Pored toga, optičke spojne kutije u različitim izvedbama, kao što su verzije za montažu u 19-inčne rek-ormane ili na DIN šinu, olakšavaju integraciju u postojeću infrastrukturu, dok raznovrstan izbor optičkih spojnica pruža dodatne mogućnosti prilagođavanja.

Odabirom naših rešenja sa optičkim vlaknima oslanjate se na tehnologiju budućnosti koja na optimalan način objedinjuje visoke performanse, pouzdanost i prilagodljivost i omogućava efikasnu optimizaciju vaše mreže.

Lichtwellenleiter_Kabel_und_Spleissboxen

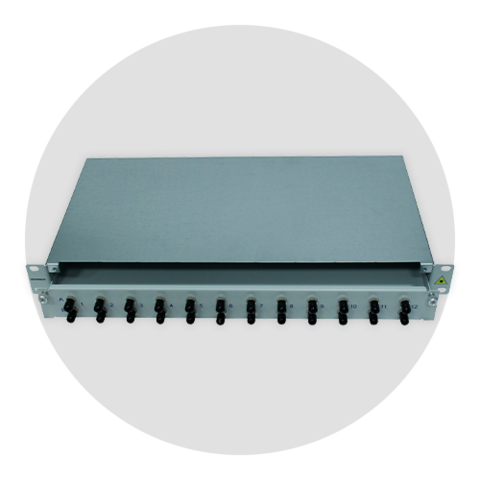

Lichtwellenleiter Kabel vorkonfektioniert und Patchpanele

Prekonektovani optički kablovi i patch paneli

Naši prekonektovani trunk kablovi omogućavaju jednostavnu instalaciju bez angažovanja stručnjaka za spajanje optičkih vlakana. Kablovi su na oba kraja fabrički pripremljeni za priključivanje i zaštićeni zaštitnim crevima, dok priloženi izveštaj o merenju eliminiše potrebu za dodatnim završnim merenjem.

Sa 4 do 144 vlakna i tipovima kablova kao što su OM4, OM3 i OS2, naši gotovi optički kablovi pružaju fleksibilna i prilagođena rešenja za različite mrežne zahteve. Dužine kablova od 1 do 500 metara, kao i mogućnost izbora zaštite za uvlačenje, obezbeđuju maksimalnu prilagodljivost i zaštitu tokom instalacije.

Odaberite naše precizno izrađene optičke kablove koji objedinjuju kvalitet, performanse i pouzdanost – za efikasnu i dugoročno pouzdanu mrežnu infrastrukturu!

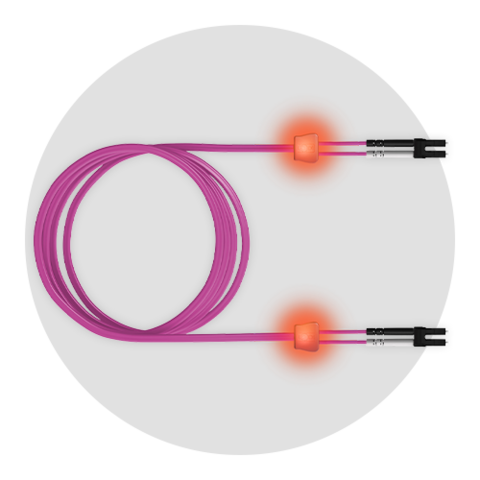

Optički patch kablovi

Tehnologija optičkih vlakana za najzahtevnije primene u data centrima ili okosnicama mreže, u kategorijama OM3, OM4, OM5 i OS2.

Naši fabrički prekonektovani optički kablovi pružaju rešenje prilagođeno zahtevima vaše mreže. Svaki kabl izrađuje se tačno prema vašim specifikacijama i predstavlja savršenu kombinaciju kvaliteta, performansi i pouzdanosti.

Sa 4 do 144 optička vlakna i izborom tipova kablova kao što su OM4, OM3 i OS2, svoje zahteve možete realizovati na optimalan način. Dužine kablova mogu se fleksibilno odabrati, od 1 do 500 metara, tako da uvek dobijate odgovarajuće rešenje za svoju instalaciju.

Zaštita za uvlačenje po izboru obezbeđuje dodatnu sigurnost i zaštitu tokom instalacije. Kako biste bili sigurni u najviši nivo kvaliteta, svaki kabl isporučujemo sa izveštajem o ispitivanju. Zahvaljujući brzoj konfiguraciji i jednostavnom slanju upita, individualno prilagođene optičke kablove dobijate brzo i jednostavno.

Odaberite precizno izrađene optičke kablove koji su u potpunosti prilagođeni vašim zahtevima – za efikasnu i pouzdanu mrežnu infrastrukturu!

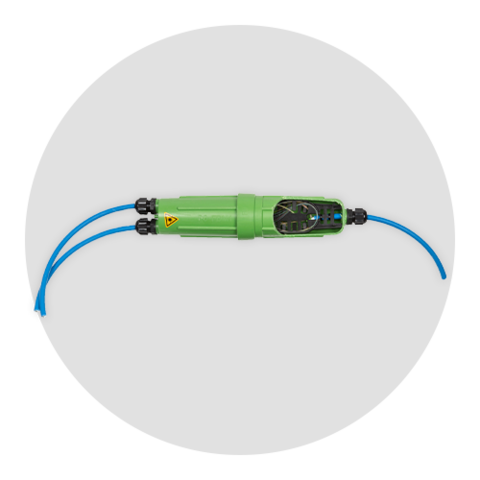

Pribor za optičke instalacije

Kompletna rešenja za vaše optičke instalacije: kućišta, pribor i alati

Za profesionalnu i pouzdanu instalaciju optičkih vlakana nudimo sveobuhvatan izbor proizvoda i pribora. Naša prazna kućišta dostupna su u 19-inčnoj izvedbi, kao i u izvedbi za montažu na DIN šinu, i pružaju maksimalnu fleksibilnost za različite oblasti primene.

Pored toga, na raspolaganju su vam visokokvalitetni pigtail kablovi, izdržljive optičke spojnice i praktične kasete za spajanje optičkih vlakana, koje omogućavaju bezbednu i efikasnu obradu optičkih vlakana. Za povezivanje na otvorenom nudimo robusne optičke spojne kutije, koje pružaju zaštitu i stabilnost čak i u zahtevnim uslovima.

Kako bi se dugoročno očuvale performanse vaše instalacije, u našoj ponudi nalaze se i profesionalni alati za čišćenje. Na taj način priključci ostaju čisti i pouzdani, što je važan preduslov za optimalan prenos signala.

Našim proizvodima i rešenjima stvarate pouzdanu osnovu za svaku optičku instalaciju koja ispunjava i najviše zahteve. Oslonite se na kvalitet i funkcionalnost za svoju mrežnu infrastrukturu!

Zanimljivosti

Optički kablovi kompanije Schrack Technik

Optički kablovi kompanije Schrack Technik predstavljaju univerzalne kablove koji su dostupni i kao fabrički prekonektovani optički kablovi. Univerzalni optički kablovi pogodni su za unutrašnju i spoljašnju primenu i opremljeni su nemetalnom zaštitom od glodara.

Schrack Technik optički kablovi pogodni su za okosnice mreže u okviru kampusa ili objekata, kao i za horizontalno kabliranje. Takođe podržavaju sve uobičajene primene računarskih mreža, kao što su FDDI, Gigabit Ethernet i ATM.

Naši optički kablovi pogodni su i za direktno polaganje u zemlju, a odlikuju se jednostavnom instalacijom u kanalima, tunelima i rovovima. Schrack Technik optički kablovi imaju centralnu cev sa optičkim vlaknima, element za rasterećenje zatezanja i bezhalogeni omotač FRNC/LSOH-3.

Konstrukcija optičkog kabla

Samo optičko vlakno izrađuje se od kvarcnog stakla visoke čistoće i okruženo je staklenim omotačem, preko kojeg se nalazi sloj plastike. Ovaj plastični premaz obezbeđuje fleksibilnost i otpornost optičkog kabla, jer bi se bez takve zaštite optičko vlakno polomilo prilikom savijanja.

Karakteristike i prednosti optičkih kablova

Jednostavna konstrukcija kabla
Visoka ekonomičnost sa do 24 optička vlakna
Poboljšana zaštita od glodara
Otporni na elektromagnetne smetnje: optički kablovi zaštićeni su od elektromagnetnih uticaja i udara groma
Optički kablovi ne zahtevaju uzemljenje
Bez radio-frekventnih smetnji
Radni vek duži od 30 godina

Optički kablovi – tehnički podaci

Dostupne kategorije: OM1, OM2, OM3, OM4, OS2
Konstrukcija: 1 centralna, punjena cev sa n optičkih vlakana
Boja: RAL 9005
Temperaturni opseg optičkih kablova:
- Temperatura transporta i skladištenja: od -30 °C do +70 °C
- Temperatura prilikom polaganja: od -5 °C do +50 °C
- Radna temperatura: od -30 °C do +70 °C

Polaganje optičkih kablova

Prilikom polaganja optičkih kablova moraju se poštovati važeći standardi. Takođe, ne smeju se prekoračiti dozvoljene vrednosti zatezne sile, radijusa savijanja i temperature.
Za lakše uvlačenje u cevi koristite sertifikovana sredstva za podmazivanje, kao što je parafin.
Nikada ne koristite sapun ili slične supstance kao sredstvo za podmazivanje.
Prilikom fiksiranja kabla moraju se izbegavati deformacije veće od 0,3 mm.
Gel kojim su ispunjene cevi optičkog kabla može se ukloniti pomoću terpentina.
Preporučujemo da se krajevi optičkih kablova zaštite tokom skladištenja.

Stručne informacije: pojmovi iz tehnologije optičkih vlakana

Kategorije optičkih vlakana prema standardu EN 50173-1: pregled za praktičnu primenu

Standard EN 50173-1 razvrstava optička vlakna izrađena od kvarcnog stakla u kategorije OM3, OM4, OM5, OS1a i OS2. Kvarcna optička vlakna dele se na multimodna i monomodna vlakna. U praksi se za multimodna vlakna koristi i skraćenica MM, dok se za monomodna vlakna koriste skraćenice EM ili SM.

Multimodne (MM) kategorije optičkih vlakana prema standardu EN 50173-1 jesu OM3, OM4 i OM5. Nazivaju se i vlaknima sa gradijentnim indeksom prelamanja i imaju prečnik jezgra od 50 µm. Multimodne kategorije OM1 i OM2 i dalje se mogu pronaći u postojećim instalacijama, ali pripadaju starijim generacijama i u standardima se navode samo informativno. Ove zastarele kategorije takođe predstavljaju vlakna sa gradijentnim indeksom prelamanja, sa prečnikom jezgra od 50 µm ili 62,5 µm.

Monomodne (EM/SM) kategorije optičkih vlakana prema standardu EN 50173-1 jesu OS1a i OS2. Nazivaju se i vlaknima sa stepenastim indeksom prelamanja i imaju prečnik jezgra od 9 µm. Između kategorije OS1, koja je poznata i zastupljena u praksi, i kategorije OS1a navedene u standardu EN 50173-1 ne postoji tehnička razlika.

MULTIMODNO VLAKNO SA GRADIJENTNIM INDEKSOM PRELAMANJA
Ova vrsta vlakna, u poređenju sa multimodnim vlaknom sa stepenastim indeksom prelamanja, ima bolji proizvod propusnog opsega. Kod vlakna sa gradijentnim indeksom prelamanja indeks prelamanja parabolično opada od sredine jezgra prema omotaču. Svetlost se prostire sinusoidalno između jezgra i staklenog omotača. Ova vlakna dostupna su sa različitim prečnicima jezgra.

MONOMODNO VLAKNO SA STEPENASTIM INDEKSOM PRELAMANJA
Za razliku od vlakna sa gradijentnim indeksom prelamanja, koje se najčešće koristi kod multimodnih vlakana, monomodno vlakno ima stepenasti indeks prelamanja. Zahvaljujući njegovoj konstrukciji, kroz jezgro se aksijalno može prostirati samo jedan mod. Zbog toga ne dolazi do razlika u vremenu prostiranja, kao kod multimodnih vlakana, a modalna disperzija jednaka je nuli.

ITU-T standardi i oblasti primene

ITU-T standardi, poznati i kao ITU-T preporuke, definišu geometrijska i prenosna svojstva multimodnih (MM) i monomodnih (EM/SM) optičkih kablova. Među velikim brojem trenutno objavljenih ITU-T standarda, u LAN mrežama najčešće se primenjuju ITU-T G.651.1 za multimodne kategorije optičkih vlakana, kao i ITU-T G.652.x i ITU-T G.657.x za monomodne kategorije.

Pored razlika u prenosnim svojstvima i oblastima primene definisanim ITU-T standardima, vlakna, a posebno monomodna, razlikuju se i prema svojim fizičkim karakteristikama, kao što je radijus savijanja. Zbog toga se na tržištu ustalio izraz optičko vlakno neosetljivo na savijanje.

Ova detaljna klasifikacija i standardizacija olakšavaju izbor odgovarajućih optičkih vlakana za specifične oblasti primene i obezbeđuju optimalne performanse mrežne infrastrukture.
