Schrack Technik nudi modularne i kompaktne ormane za industrijsku primenu

Serijski ormani AC

Kataloški broj: F-AC--RS19

Dodaj u korpu

Online pregled
Preuzimanje

Prednosti i karakteristike

Čvrsta konstrukcija sa patentiranim šupljim profilom
Kompatibilan sa ILM sistemom prednje ploče
Veliki izbor dodataka

Pregled proizvoda

AC serijski ormani

Serijski i kompaktni ormani iz Schrack Technik-a izdržavaju i najzahtevnija industrijska okruženja. Zavarena kućišta se sastoje od specijalnog hladno valjanog profila. Ovaj tehnološki proces, u kombinaciji sa patentiranim oblikom profila, ispunjava najveće zahteve za krutost i opterećenje. Ormari serije AC i KC se svojim dizajnom donjeg okvira mogu koristiti bez dodatnog postolja. Ovo rešenje na taj način štedi prostor za unutrašnje instalacije. U cilju kreiranja različitih montažnih površina i nivoa nudimo širok spektar sistemskih dodataka za optimalno korišćenje profila okvira.

Vaše posebne prednosti i karakteristike:

Stabilna konstrukcija sa patentiranim šupljim profilom
Jednostruka/dvostruka vrata sa prekidačem i zaključavanjem u 4 tačke
Šarke na desnoj strani za kućište sa jednim vratima (lako se prebacuju na desnu ili levu montažu)
Pogodno za sistem prednje ploče ILM
Širok asortiman dodatne opreme
Lakoća montaže
Raznovrsne funkcije

Kablovske uvodnice

Kablovske uvodnice sa PU zaptivkom (ACBG) ili dvostrukom četkom (ACBGE) za AC i KC ormane u širinama od 400, 600, 800, 1000 i 1200 mm
Montaža: Između profila rama zamenjuju se podne ploče sa prirubnicama za ulaz kablova
Materijal: 1mm pocinkovani čelični lim
Pak.: 1 komad sa priborom za montažu

Šine za spajanje kablova

ACCAB: Stezne šine za kablove za AC i KC ormane širine 400, 600, 800, 1000 i 1200 mm za bezbedno pričvršćivanje ulaznih kablova

Montaža: iznad donje ploče na donji bočni profil okvira ormana ili na montažnu ploču
Materijal: 2mm pocinkovani čelični lim
Pak: 1 par sa priborom za montažu

ACCAP: Stezne šine za kablove za AC i KC ormane širine 400, 600, 800, 1000 i 1200 mm za bezbedno pričvršćivanje ulaznih kablova

Montaža: ispod podne ploče između donjih bočnih profila rama
Materijal: 2mm pocinkovani čelični lim
Pak: 1 par sa priborom za montažu

Dodatni kompleti

Kompleti za ugradnju za optimalno postavljanje i za održavanje pravilnog razmaka između ormana ili za dodatnu podršku pri podizanju ormana sa pregradama
ACCCM040: Komplet za ugradnju za unutrašnju upotrebu koji se sastoji od 4 ugaona konektora, 6 nosača i pribora za montažu
ACCCI060: Kompleti za ugradnju za unutrašnju i spoljašnju upotrebu, koji se sastoje od 4 držača i pribora za montažu

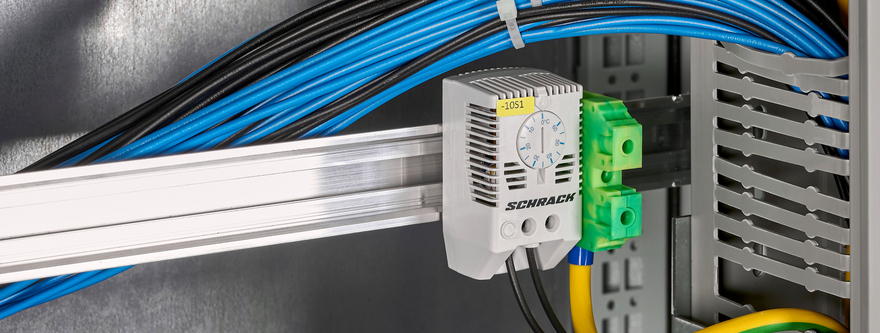

Termostat

Termostati se koriste kao regulatori temperature i za kontrolu filtera ventilatora i infracrvenih grejača. Serija termostata sastoji se od tri tipa i može se naručiti sa NC, NO ili preklopnim kontaktima. Dvostruki termostat je dizajniran kao kontrola ventilatora i grejanja (1O/1S).
Vrsta montaže: montaža na 35mm profilnu šinu

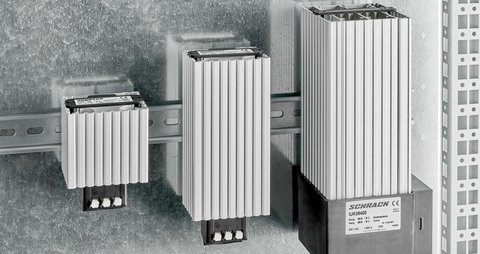

Infracrveni grejači

Infracrveni grejači se koriste u kombinaciji sa termostatom ili higrostatom da bi se izbegle preniske temperature ili previsoka vlažnost u kontrolnom ormanu.
Snage od 10 do 150 W osiguravaju da je odgovarajuća toplotna snaga uvek dostupna.

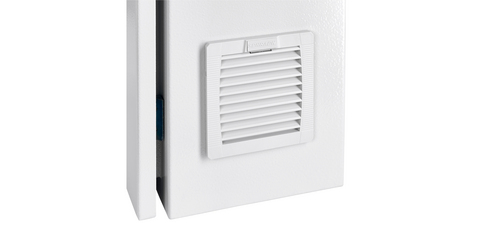

Filter

Pasivno ventilisani razvodni ormani se hlade prirodnim protokom vazduha, koji ne zahteva prisilnu ventilaciju mehaničkim ventilatorima.

Čestice zagrejanog vazduha imaju manju gustinu, one se dižu u razvodnicima i tako izazivaju kretanje vazduha.

Montaža bez šrafova
Jednostavna zamena filterskog jastuka tokom rada
Sa integrisanim penastim zaptivkom na upravljačkom ormanu
Stepen zaštite IP 54, NEMA tip 12
UR i UL odobrenje

Savet stručnjaka: Uvek montirajte dva filtera iste veličine dijagonalno (npr. dole levo i gore desno) na vašem ormanu. Ovo vam omogućava da postignete optimalne performanse pasivnog hlađenja.

Brza i laka montaža za jednog čoveka (8 šrafova)
Kontinuirana poliuretanska zaptivka za osiguranje IP55 zaštite kada je ormarić zatvoren
Materijal: čelični lim od 1,5 mm
Boja: RAL7035 (svetlo siva)
Pak: 2 bočne ploče sa priborom za montažu
Komplet za montažu sa opružnim kopčama uključeni
Savet: Koristite kopče na oprugu na oznakama profila

Profil: ACCLC, ACCLF, ACCLH

ACCLC: urezni profili u dužinama od 400, 500, 600, 800, 1000, 1200, 1400, 2000 i 2200 mm
- Širina šine: 90 mm - Montaža: na bočne strane okvira ormarića
- Pak: 1 par sa priborom za montažu
ACCLF: Montažni profili u dužinama od 400, 500, 600, 800, 1000, 1200, 1400, 2000 i 2200 mm
- Širina šine: 41,2 mm
- Montaža: između okvira ormara
- Pak: 1 par sa priborom za montažu
ACCLH: Profili za teške uslove u dužinama od 400, 500, 600, 800, 1000 i 1200 mm
- Širina šine: 87,5 mm - Montaža: na okvir ormarića
- Može se koristiti kao pomoćno sredstvo za umetanje montažne ploče. U tu svrhu, montažni profili se ubacuju u podni sklop, ali nisu čvrsto zašrafljeni i mogu se ukloniti nakon što se montažna ploča fiksira i ponovo koristi u sledećem ormariću
- Pak: 1 par sa priborom za montažu

Profil za montažu vrata

Za stvaranje dodatnih montažnih površina na unutrašnjoj strani vrata
Dostupan u širinama od 600, 800 i 1000 mm
Širina šine: 20 mm
Ugradnja: u okvir vrata
Materijal: 2mm pocinkovani čelični lim
Pak.: 4 komada sa priborom za montažu

Kontakt prekidač vrata

Kontaktni prekidač na vratima za uključivanje i isključivanje električne opreme kao što su svetla u ormanima, ventilacija itd.
Postavlja se direktno na okvir vrata pomoću montažnih nosača
Materijal:
- Prekidač za vrata: plastični
- Montažni nosač: 2mm pocinkovani čelični lim
Preklopni kontakti:
- 1 normalno otvoreni kontakt (NO) i
- 1 prekid kontakta (NC)
Naziv prekidača: 4A/400V~
Stepen zaštite IP65
Klasa zaštite II
Pak: 1 komad sa držačem za montažu i materijalom za pričvršćivanje

Filteri i ventilatori

Filter ventilatori su brizgani od termoplastičnog materijala, materijal je samogasivi prema UL94VO, UV otporan
Montaža bez alata zahvaljujući patentiranom mehanizmu za zatvaranje sa 4 ugla
Laka zamena filterskih jastučića zahvaljujući patentiranom mehanizmu za sklapanje koji je lak za servisiranje
Promenljivi smer protoka vazduha rotacijom jedinice motora ventilatora za 180°, standardni smer isporuke je "duva u ormar" (nije moguće sa I UKNF1523A)
Brže el. povezivanje klemama na oprugu
Stepen zaštite: IP54 sa standardnom filterskim jastučićem, IP55 se može postići korišćenjem naboranog filterskog jastuka (IUKM4.20) (nije moguće sa IUKNF1523A)
Boja: RAL7035 (svetlo siva)
