Pored kreiranja rasporeda i dijagrama kola, termički proračun planiranog razvodnog ormana može se proveriti prema IEC TR 60890, čime se ispunjava i dokumentuje zahtev EN 61439 (do 1600 A).
Ako ste novi u Schrack Design-u ili ga već koristite, sastavili smo za vas video tutorijale na YouTube-u. Takođe, u planu su nam redovni onlajn kursevi odnosno obuke koje vodi naš stručnjak Florijan Bogač ili neko od kolega iz Srbije. Schrack Design redovno dobija ažuriranja i nove funkcije kako bi planiranje vašeg razvodnog ormana bilo još lakše. Sve najnovije vesti možete pronaći ovde.
Preuzmite Schrack Design, softver za projektovanje ormana. Molimo Vas da se prijavite sa svojim Schrack Technik korisničkim nalogom i preuzmete Schrack Design.
Još uvek niste registrovani kao Schrack Technik kupac? Kliknite OVDE za registraciju ili se registrujte direktno u samom programu, nakon preuzimanja i pokretanja aplikacije:
Schrack Design je do sada bio i ostaće besplatan – preuzimanje, ažuriranja softvera i ažuriranja proizvoda dobijate potpuno besplatno.

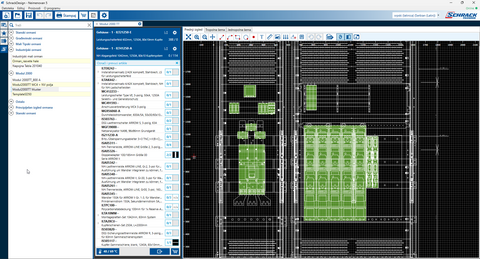

Sa našim unapred dizajniranim šablonima za razvodne ormane Schrack Technik, možete odabrati željeni razvodni orman, prilagoditi ga po potrebi, odštampati dokumentaciju i naručiti.

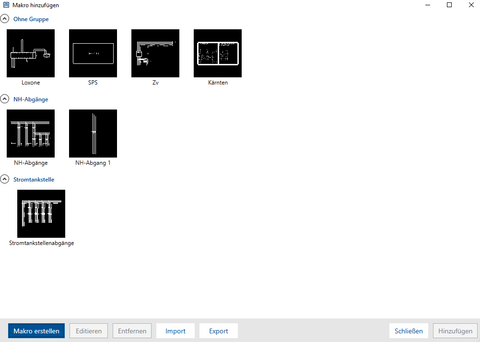

Kreiranjem makroa možete kreirati sopstvene prilagođene kombinacije stavki. To znači da samo treba da ubacite makro u svoj projekat i sve stavke će biti automatski dodate u spisak materijala.
Automatski termički proračun prema EN 61439 se vrši za vas tokom kreiranja liste materijala, uključujući i kućište!
Ovo vam omogućava da u bilo kom trenutku lako vidite i pratite razvoj temperature unutar kućišta.

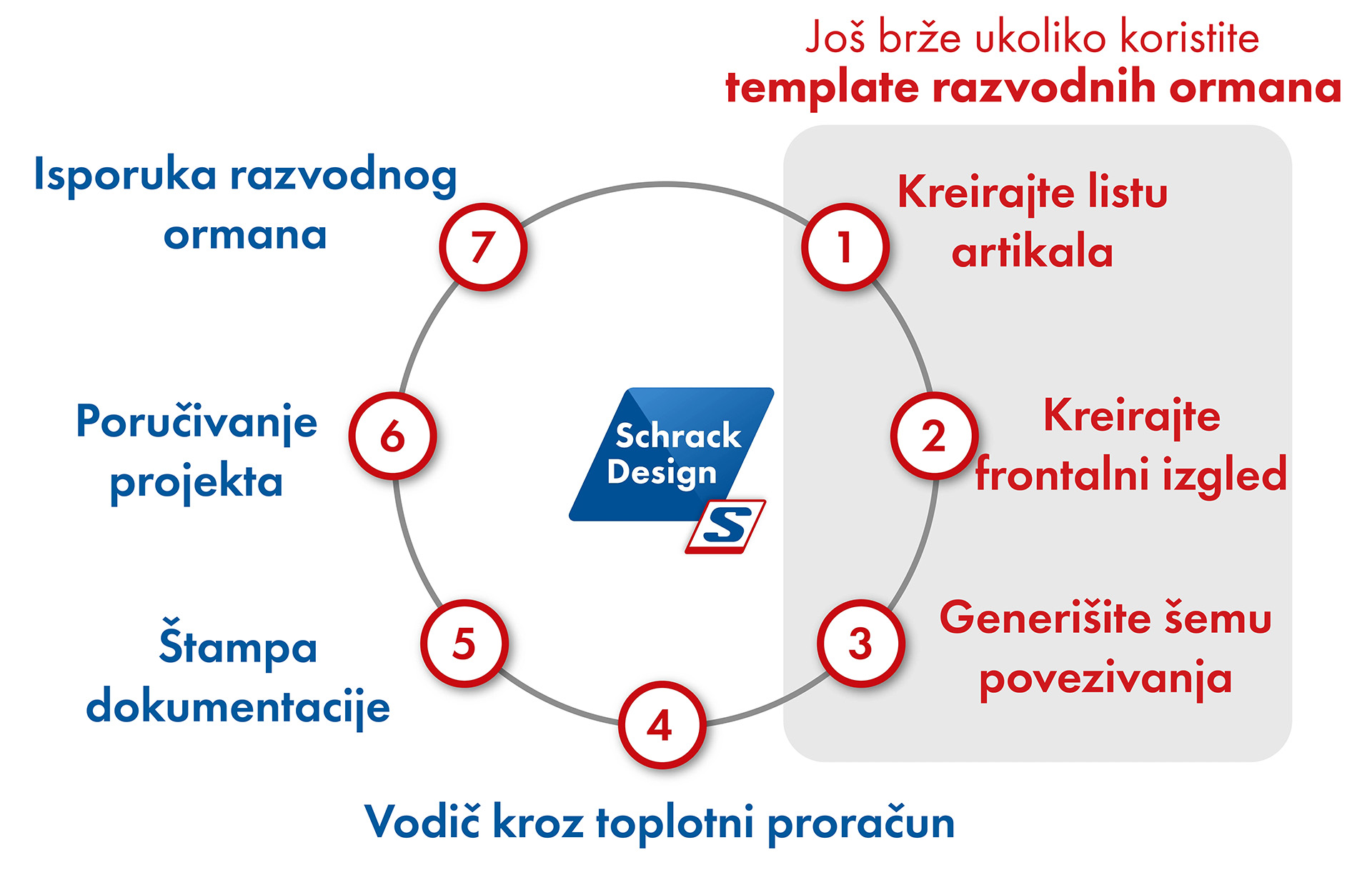

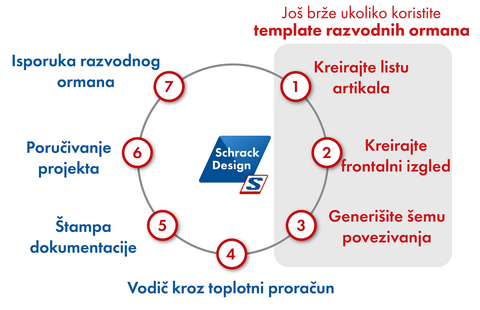

6 koraka do razvodnog ormana u skladu sa standardom:
Test gubitka snage prema IEC 60890 planiranog razvodnog ormana ispunjava zahtev EN 61439 (ovaj standard mora biti ispunjen za svaki novi i prilagođeni elektroinstalacioni razvodni orman) - tako da je projekat definitivno na bezbedan za realizaciju.
Schrack Technik-ova baza podataka šablona razvodnih ormana čini planiranje projekta ne samo lakšim već i bržim. Jednostavno izaberite pravi šablon, proverite specifikacije okoline, odštampajte dokumentaciju i naručite razvodni orman sa sve opremom.
Šema kola se generiše automatski za RCD-ove, MCB-ove i RCBO-ove. Ostale grupe proizvoda mogu se lako umetnuti i povezati sa višelinijskom ili jednolinijskom šemom kola putem prevlačenja i ispuštanja.

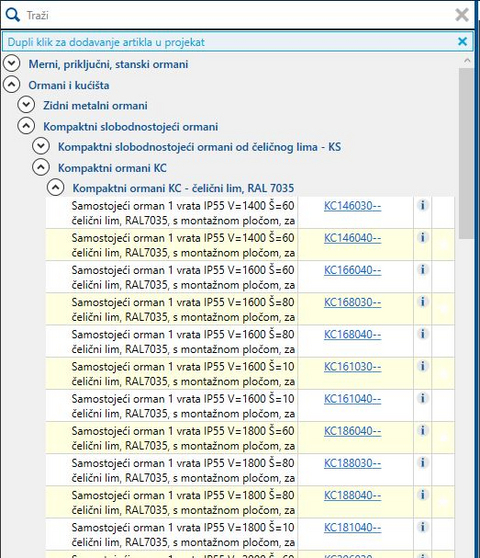

Sa više od 10 000 proizvoda u bazi podataka, možete dizajnirati svoj projekat u skladu sa svojim zahtevima. Proizvodi se mogu dodati iz baze podataka artikala, vaših definisanih favorita ili samostalno kreiranih stavki. Možete potražiti proizvode u polju za pretragu prema broju artikla, nazivu artikla ili ključnim rečima. Prilikom odabira možete uneti količinu željenog artikla.
Ukoliko želite izmeniti količinu nekog artikla koji ste već odabrali, dovoljno je da kliknete desnim klikom na navedeni artikal u listi odabranih artikala i odaberete funkciju "Unesi količinu".

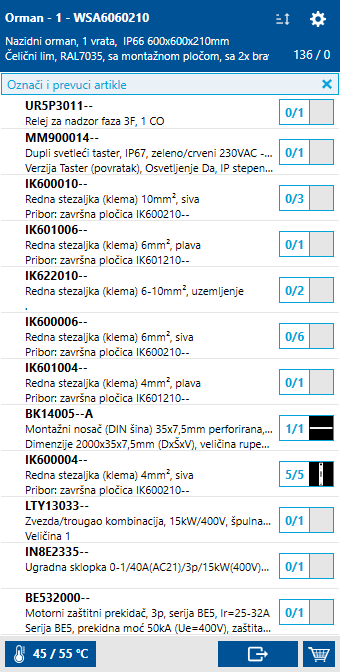

Opcija kreiranja liste artikala Vam omogućava da za jedan projekat kreirate listu artikala za više različitih ormana. Sa samo nekoliko klikova možete dodavati, zamenjivati, menjati količine i takođe koristiti unapred konfigurisane ormane.
Odabirom tipskog seta razvodnog ormana sa svim svojim komponentama (na primer: EVN 3U24NE, IL164324NS), lista artikala biva automatski popunjena sa potrebnim artiklima za popunu. Na ovoj listi možete zameniti ili ukloniti pojedinačne artikle.
Takođe možete da definišete proizvode kao "omiljene" koristeći ikonu zvezde sa desne strane. Ovo će se pojaviti na odvojenoj listi artikala (levo od baze podataka o proizvodima) i tako je dostupno i za druge projekte kao lista omiljenih proizvoda.
Moguće je i uvesti CSV datoteku, tako da jednim klikom imate kompletnu listu opreme u Schrack dizajnu.

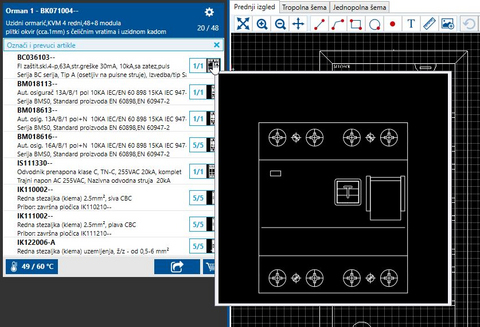

Dodavanje odabranih artikala iz liste vršite bilo automatskim povlačenjem ikona svake komponente ormana u prozor za crtanje "Prednji izgled", ili jednostavnim dvoklikom miša. Ovi građevinski simboli odgovarajućih proizvoda mogu se naći na listi delova desno od artikla. Ako artikal automatski dodate funkcijom dvostrukog klika, Schrack Design takođe prepoznaje kada je red ormana pun i automatski pokreće sledeći red.
Ukoliko koristite prefabrikovane ormane, Schrack Design Vam takođe pokazuje gde su prednje ploče i gde se artikli mogu umetati. Odabirom ormana sa predefinisanim artiklima (na primer: EVN 3U24NE, IL164324NS), lista delova sa svim njegovim pojedinačnim komponentama automatski se definiše kada ih ubacite.
U ovakvoj listi artikala možete da promenite sam tip ormana u skladu sa Vašim zahtevima ili zamenite pojedinačne komponente ormana; Na primer: prednja ploča uređaja 3G3 IL051303-H može se zameniti za slepu prednju ploču 3B3 IL056303 pretraživanjem i odabirom na listi proizvoda.
U tom slučaju se, međutim, prethodni pojedinačni artikli ormana ne brišu sa liste.

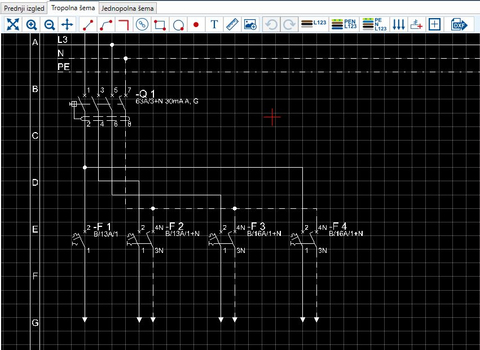

Kreirajte jednopolnu ili tropolnu šemu Vašeg ormana.
Tropolna šema automatski se generiše za FID, MCB i kombinaciju MCB / FID. Da biste to učinili, u podešavanjima mora biti aktivirana stavka „Automatsko generisanje šeme“. Čim kliknete na TAB tropolne šeme trenutne konfiguracije ormana, plan se odmah generiše u skladu sa prednjim prikazom.
Artikle možete, naravno, umetati i ručno - kao u prozoru prednjeg izgleda, prevucite simbole proizvoda za orman u prozor za crtanje. Kao i u prednjem izgledu, i ovde je moguće automatsko povezivanje simbola. Pomoću komande "Ugaona linija" ovi simboli se mogu brzo i lako povezati. Različite dodatne funkcije omogućavaju profesionalno uređivanje. Na primer, artiklu je moguće dodati napomenu koja se automatski unosi u dokumentaciju (folder šeme). Čak je moguće i povezivanje linija, pri čemu se mogu realizovati veći projekti. Da bi se izbegle ukrštene linije, svi simboli kola mogu se pojedinačno uređivati, pomerati i postavljati.

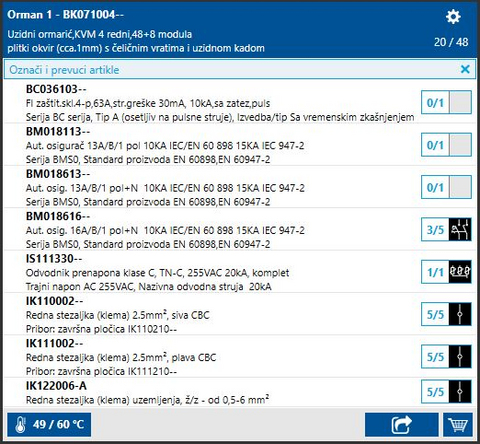

Schrack Design proračunava temperaturu ormana u realnom vremenu i odmah Vas upozorava čim Vaš orman prekorači dozvoljenu temperaturu unutrašnjosti. Ovaj proračun temperature u realnom vremenu se već vrši kada se dodaju artikli u sam orman. Ako temperatura u ormanu prelazi maksimalnu dozvoljenu temperaturu, prikazuje se upozorenje. Da biste prilagodili orman, samo kliknite na crvenu ikonu i sledite četiri koraka našeg vodiča da biste temperaturu vratili u normalu. Naš vodič pruža jednostavan način da rešite problem.
Pomoću Vodiča za proračun temperature, možete dizajnirati Vaš orman u skladu sa standardom u četiri jednostavna koraka.

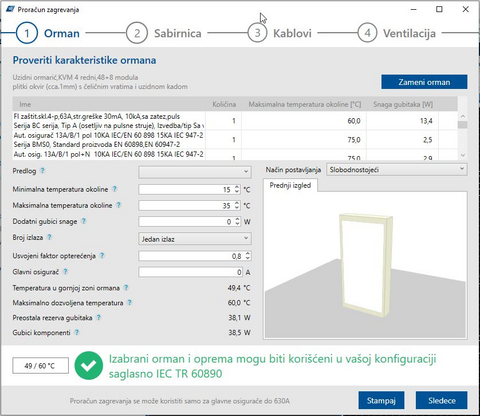

U prvom koraku možete podesiti uticajne faktore kao što su temperatura okoline, vrsta instalacije i faktor smanjenja. Ove vrednosti moraju biti izabrane u skladu sa stvarnim uslovima. Zamena ormana je takođe moguća, omogućavajući Vam odabir većeg ili manjeg ormana.
U drugom koraku možete dodati sabirnice ili prilagoditi dužinu postojećih sabirnica za proračun stvarne temperature. Podešavanjem dužine automatski se prilagođava gubitak snage proizvoda.
U trećem koraku moguće je dodati kablove. Ovo zahteva podatke kao što su presek, način instalacije i dužina. Ovo će stvoriti automatski trošak kabla.
U četvrtom koraku, ako je potrebno, automatski se preporučuje odgovarajući sistem ventilacije kako bi se temperatura vratila na raspon koji odgovara normi. Ako ovaj sistem dodate svom projektu, sve stavke iz sistema biće dodate u račun materijala.

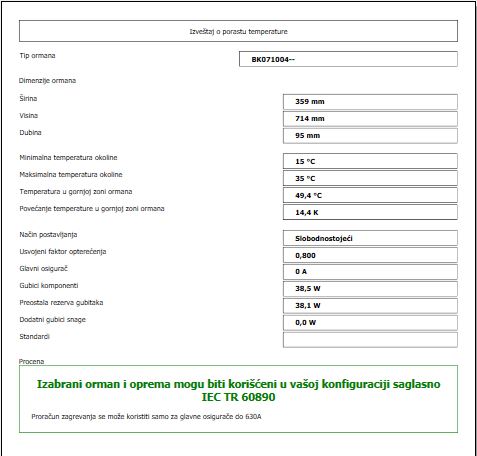

Pomoću funkcije štampanja možete da štampate izveštaj razvodnog ormana u skladu sa IEC 890 + A1. U ovom izveštaju o ispitanom razvodnom ormanu naći ćete pogled sa prednje strane, šeme povezivanja (tropolnu ili jednopolnu šemu), listu delova, tabelu položaja, šemu kola, izjavu o usaglašenosti i proračun gubitka snage prema IEC 890 + A1.
Konačno, iz dnevnika, od izračunatog i dimenzioniranog ormana, dobićete natpisnu pločicu sa svim unesenim podacima. Ovo se može odštampati pomoću štampača (vidi tačku 8) i zalepiti u orman.
Direktna štampa na natpisnoj pločici sa Schrack dizajnom
Brzo i lako štampanje natpisne pločice ormana je tako jednostavno!
Za ovo preporučujemo termički štampač nalepnica TC200 / TC210 kompanije Ondot. Kao Schrack Technik klijent, štampač možete poručiti sa Fa.Ondot direktno preko info@ondot.at sa temom "Schrack Design", pod posebnim uslovima! Za više informacija o štampaču, molimo pogledajte tehnički list - preuzmite odmah!
Dokumentacija ormana mora se arhivirati na period od 10 godina u skladu sa zakonodavstvom. Da biste to učinili, projekat možete sačuvati u bilo kom trenutku. Pored toga, dokumentaciju je moguće ispisati u PDF formatu. Postojeća lista delova iz projekta se može sačuvati preko tačke izvoza kao .tkt ili .kls. Sa samo nekoliko klikova možete sačuvati ili izvoziti listu delova i izveštaj.

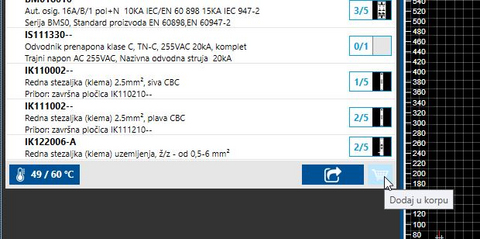

Čim orman bude kompatibilan i spreman, putem Internet prodavnice možete lako naručiti sve Schrack proizvode. Klikom na korpu za kupovinu, lista delova iz Vašeg projekta se ubacuje u Vašu ličnu Schrack Technik korpu. U Schrack Internet prodavnici možete proveriti sve predmete i količine i po potrebi ih prilagoditi. Sada je preostao samo jedan klik za naručivanje Vaše artikle iz liste.
